鋼化玻璃自爆率

　
國內的自爆率各生產廠家并不一致，從3%～0.3%不等。一般自爆率是按片數為單位計算的，沒有考慮單片玻璃的面積大小和玻璃厚度，所以不夠準確，也無法進行更科學的相互比較。為統一測算自爆率，必須確定統一的假設。定出統一的條件：每5～8噸玻璃含有一個足以引發自爆的硫化鎳；每片鋼化玻璃的面積平均為1.8㎡；硫化鎳均勻分布。則計算出6mm厚的鋼化玻璃計算自爆率為0.64%～0.54%，即6mm鋼化玻璃的自爆率約為3‰～5‰。這與國內高水平加工企業的實際值基本吻合。

即使完全按標準生產，也不能徹底避免鋼化玻璃自爆。大型建筑物輕易就會用上幾百噸玻璃，這意味著玻璃中硫化鎳和異質相雜質存在的幾率很大，所以鋼化玻璃雖經熱浸處理，自爆依然不可避免。

鋼化玻璃自爆機理

自爆按起因不同可分為兩種：
　　
一是由玻璃中可見缺陷引起的自爆，例如結石、砂粒、氣泡、夾雜物、缺口、劃傷、爆邊等；
　　
二是由玻璃中硫化鎳（NIS）雜質和異質相顆粒引起鋼化玻璃自爆。引起自爆的硫化鎳直徑在0.04～0.65mm之間，平均粒徑為0.2mm。現在也有新發現異質相顆粒引起的鋼化玻璃自爆。
　

這是兩種不同類型的自爆，應明確分類，區別對待，采用不同方法來應對和處理。前者一般目視可見，檢測相對容易，故生產中可控。后者則主要由玻璃中微小的硫化鎳顆粒體積膨脹引發，無法目測檢驗，故不可控。在實際運作和處理上，前者一般可以在安裝前剔除，后者因無法檢驗而繼續存在，成為使用中的鋼化玻璃自爆的主要因素。硫化鎳類自爆后更換難度大，處理費用高，同時會伴隨較大的質量投訴及經濟損失，造成業主的不滿甚至更為嚴重的其他后果。

鋼化玻璃自爆還有一些其他因素：玻璃開槽及鉆孔的不合理、玻璃原片質量較差、厚度不均如壓花玻璃、應力分布不均例如彎鋼化玻璃及區域鋼化玻璃等。
　　

如何鑒別鋼化玻璃的自爆

　　

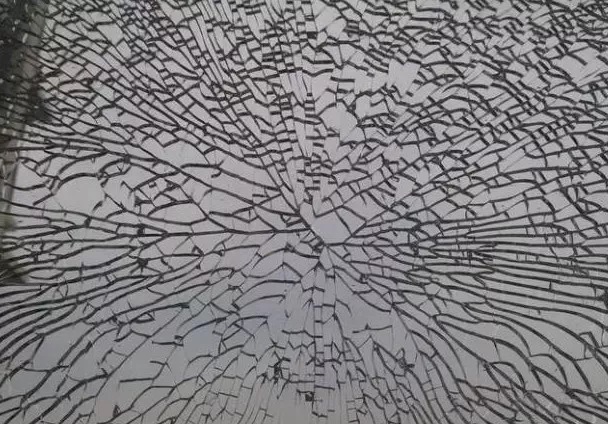

首先看起爆點（鋼化玻璃裂紋呈放射狀，均有起始點）是否在玻璃中間，如在玻璃邊緣，一般是因為玻璃未經過倒角磨邊處理或玻璃邊緣有損傷，造成應力集中，裂紋逐漸發展造成的；如起爆點在玻璃中部，看起爆點是否有兩小塊多邊形組成的類似兩片蝴蝶翅膀似的圖案（蝴蝶斑），如有仔細觀察兩小塊多邊形公用邊（蝴蝶的軀干部分）應有肉眼可見的黑色小顆粒（硫化鎳結石），則可判斷是自爆的；否則就應是外力破壞的。玻璃自爆典型特征是蝴蝶斑。玻璃碎片呈放射狀分布，放射中心有二塊形似蝴蝶翅膀的玻璃塊，俗稱“蝴蝶斑”。nis結石位于二塊"蝴蝶斑"的界面上。
